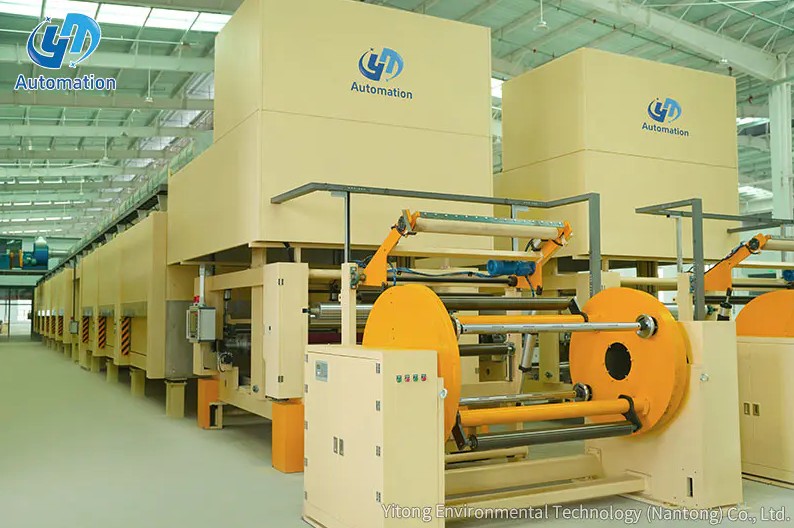

Kuinka pyörivä kelauskone toimii?

A Pyörivä puristin toimii tukemalla kierrettyä rainamateriaalirullaa pyörivälle akselille tai istukkaan ja säätelemällä sitten aktiivisesti kyseiseen akseliin kohdistettua nopeutta ja jarrutusmomenttia, kun alavirtaprosessi vetää materiaalia pois rullalta. Ydinperiaate on jatkuva kireyden säätö: kun rullan halkaisija pienenee aukirullauksen aikana, sama lineaarinen rainan nopeus vaatii asteittain vähemmän pyörimismomenttia, ja aukirullaajan ohjausjärjestelmä kompensoi automaattisesti ylläpitääkseen vakaan ja tasaisen rainan kireyden koko rullan käyttöiän ajan. Yitong Environmental Technology kuvaa tätä toimintoa selkeästi: pyörivä aukirullaaja syöttää jatkuvasti materiaalirullaa alavirran muunnos-, tulostus-, päällystys- tai laminointiprosessiin kontrolloidulla nopeudella ja jännityksellä, pyörittää lähtötelaa materiaalia kulutettaessa ja ylläpitää tasaista rainan syöttöä keskeytyksettä (Lähde: Yitong Environmental Technology, What Is a Pyörivä puristin). Kiristystarkkuudella on merkitystä, koska epäjohdonmukainen jännitys aiheuttaa ryppyjä, katkoksia, kohdistusvirheitä ja tulostusvirheitä, joiden korjaaminen maksaa aikaa ja materiaalia.

Perusongelma Pyörivä purkauskone ratkaisee

Pyörivän purkulaitteen toiminnan ymmärtäminen auttaa ymmärtämään ongelman, jonka se on ratkaistava. Verkkopohjaiset valmistusprosessit, mukaan lukien tulostus, leikkaus, päällystys, laminointi ja joustopakkausten muuntaminen, vaativat kaikki jatkuvan, vakaan jännityksen materiaalivirran, joka tulee koneeseen tasaisella nopeudella. Raaka-aine saapuu rullana, ja kääritty tela on perustavanlaatuinen mekaaninen haaste: kun materiaalia kuluu telan ulkopuolelta sisäänpäin, telan halkaisija pienenee jatkuvasti. Vakionopeudella halkaisijaltaan pienempi tela tuottaa vähemmän rainaa kierrosta kohden. Vakiojännityksellä yksinkertaisella jarrujärjestelmällä jännitys kasvaa halkaisijan pienentyessä, koska sama jarrumomentti vaikuttaa nyt pienempään momenttivarteen.

Jota Machinery selittää tämän suoraan: irrotettava teline on paljon enemmän kuin mekaaninen pidike; se on huolellisesti suunniteltu järjestelmä, joka on suunniteltu tukemaan raskaita jumboteloja, hallitsemaan jännitystä rullan halkaisijan pienentyessä ja pitämään radan kohdakkain, kun se tulee alavirran osiin. Oikealla suunnittelulla estetään ryppyjä, murtumia ja epätasaisia ​​reunoja, jotka maksavat tuntikausia seisokkeja ja tuotteen johdonmukaisuutta (Lähde: Jota Machinery, What Is an Unwind Stand). Pyörivä aukirullaus ratkaisee tämän pienenevän halkaisijan ongelman joko halkaisijan tunnistavan ohjaussilmukan, tanssirullan takaisinkytkentäjärjestelmän tai punnituskennon kireyden mittausjärjestelmän avulla, joista jokainen säätää jatkuvasti aukirullausmomenttia kompensoimaan muuttuvaa telan geometriaa.

Pyörivän aukirullaimen mekaaniset ydinkomponentit

Pyörivä aukirullaaja yhdistää useita mekaanisia ja ohjausalijärjestelmiä, joista jokainen suorittaa tietyn toiminnon rainan käsittelyjaksossa.

Pääkehyksen ja rullan tukijärjestelmä

Päärunko tarjoaa rakenteellisen perustan, joka tukee emotelan painoa ja vastustaa rainan vetämisen, kiihdytyksen ja hidastumisen aikana syntyviä dynaamisia voimia. Telan tuki on yksi kahdesta päämuodosta: akselirakenne, jossa karan akseli kierretään telan sydämen läpi ja lukitaan sivulle asennettuihin laakereihin, tai akselittomassa mallissa, jossa hydrauliset tai mekaaniset istukat laajenevat telan ytimeen kummastakin päästä ilman täyspitkää akselia. Jota Machinery huomauttaa, että akselittomia revolverijärjestelmiä käytetään joustaviin pakkauskalvoihin joustavien materiaalien sujuvan käsittelyn varmistamiseksi, kun taas akselipohjaiset mallit ovat yleisempiä jäykissä kalvo-, paperi- ja kalvosovelluksissa, joissa hylsyn pidättäminen on vähemmän huolta (Lähde: Jota Machinery, What Is an Unwind Stand). Paperikantarullat voivat painaa useita tonneja ja ylittää 2 500 mm halkaisijaltaan, mikä vaatii raskaan kehyksen rakenteen ja suuren vääntömomentin kireyden hallinnan voidakseen käsitellä turvallisesti (Lähde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Jarru- tai ajojärjestelmä

Jarru- tai käyttöjärjestelmä ohjaa fyysisesti telan akselin pyörimistä vasteena alavirran koneen kohdistamaan rainan vetoon. Käytössä on kolme pääkäyttötekniikkaa.

Pneumaattisissa jarrujärjestelmissä kelausakselin levy- tai rumpujarruun kohdistettu ilmanpaine luo jarrutusmomentin, joka vastustaa myötävirtaprosessin vetoa. Perusmekaanisessa menetelmässä käytetään pneumatiikkaa tai jousia tasapainottamaan pyörivän tanssijan tai pyörivän rainan voimaa purkausakselin jarrua vastaan, kuten Label and Narrow Web kuvailee teknisessä katsauksessa laitekokoonpanojen muuntamisesta (lähde: Label and Narrow Web, Rewinds, Unwinds ja Splicers). Kireyssäädin moduloi ilmanpainetta reaaliajassa telan halkaisijan pienenemisen kompensoimiseksi.

Magneettisissa jauhejarrujärjestelmissä sähkövirta jauhetäytteisen kytkimen kautta tuottaa jarrutusmomentin, jonka vääntömomentti on verrannollinen käytettyyn virtaan. Tämä mahdollistaa erittäin tasaisen, elektronisesti tarkan vääntömomentin moduloinnin ilman hystereesivaikutuksia, jotka voivat vaikuttaa mekaanisiin jarruihin.

Käytetyissä aukirullauskokoonpanoissa regeneratiivinen moottori ohjaa aktiivisesti akselin nopeutta jarrutusvastuksen sijaan. Tämän ansiosta aukirullaaja pystyy käsittelemään suuren inertian suurihalkaisijaisia ​​teloja tarkemmin kiihdytyksen ja hidastuksen aikana ja osallistumaan jännityksen hallintaan vaihtelemalla moottorin nopeutta tanssijan asennon tai punnituskennon palautesignaalien perusteella.

Tanssijarulla ja jännityksentunnistus

Tanssirulla on komponentti, joka suoreimmin ylläpitää jatkuvaa jännityksen hallintaa aukirullauksen ja myötävirtausprosessin välillä. Tanssirulla on vapaasti kelluva tela, joka lepää rainalla aukirullausakselin ja ensimmäisen kiinteän nippi- tai ohjaustelan välissä. Montalvo Corporation kuvailee periaatetta: kaikissa tanssijan jännityssäätimissä on joustorullat tai -varret, jotka on esikuormitettu yhteen suuntaan, ja kun raina vedetään tanssijarullan päälle, se liikkuu vasteena mahdollisiin asennon muutoksiin liikkeen heijastaessa muutosta radan kireydessä ja anturi valvoo tätä asentoa ohjatakseen vetolaitteen liikettä (Lähde: Montalvo Tension Control Basics).

Tanssirulla toimii mekaanisena puskurina ja anturina samanaikaisesti. Kun alavirran prosessi vetää enemmän rainaa kuin purkulaite tuottaa, tanssija putoaa ja ohjausjärjestelmä reagoi vähentämällä jarrutusmomenttia tai lisäämällä moottorin nopeutta virran palauttamiseksi. Kun tarjonta ylittää kysynnän, tanssija nousee ja järjestelmä jarruttaa enemmän tai vähentää nopeutta. Yitong Environmental Technology raportoi, että punnituskennojärjestelmät, joissa voimaanturit mittaavat rainan todellisen kireyden kiinteällä telalla, saavuttavat jännityksensäätötarkkuuden plus tai miinus 1-3 prosenttia asetuspisteestä vakaissa käyttöolosuhteissa (lähde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Verkkoopasjärjestelmä

Jopa hyvin kierretyssä rullassa esiintyy jonkin verran sivuttaisrainaa, kun rulla rullautuu auki reunavaihteluiden, ytimen teleskooppimisen tai materiaalin leveyden epäyhtenäisyyden vuoksi rullan leveydellä. Rainohjainjärjestelmä korjaa tämän havaitsemalla radan reunan tai keskilinjan sijainnin ja asemoimalla joko aukikelaustelineen tai ohjausrullan uudelleen, jotta raina pysyy keskellä, kun se tulee alavirran prosessiin. Ilman rainan ohjausta sivusuuntainen ajautuminen rainassa aiheuttaisi virheitä tulostuksen kohdistuksessa, epätasaisia ​​leikkausleikkauksia ja pinnoitteen peittoongelmia rainan leveydellä.

Kuinka jännityksenhallinta toimii rullan käyttöiän kautta

Teknisesti vaativin osa pyörivässä aukirullauksessa on jatkuvan radan kireyden ylläpitäminen täydestä telasta lähes tyhjään ytimeen, koska telan geometria muuttuu jatkuvasti ja oikea jarrutusmomentti muuttuu sen mukana.

Halkaisijan ja vääntömomentin suhde

Rainan jännitys newtoneina tai paunassa määräytyy kelausakseliin kohdistetun jarrutusmomentin ja nykyisen rullan säteen välisen suhteen perusteella. Telan halkaisijan pienentyessä sama rainan kireys vaatii asteittain vähemmän jarrutusmomenttia seuraamalla suhdetta: jännitys on yhtä suuri vääntömomentti jaettuna säteellä. Ohjausjärjestelmä, joka pitää jarrutusmomentin vakiona telan halkaisijan pienentyessä, asteittain ylikiristää rainaa aiheuttaen lopulta rainan katkeamisen. Järjestelmä, joka pienentää vääntömomenttia oikein suhteessa halkaisijan pienentyessä, ylläpitää jatkuvaa jännitystä koko telan käyttöiän ajan.

Halkaisijan mittausmenetelmät

Ohjausjärjestelmän on tiedettävä senhetkinen telan halkaisija voidakseen laskea oikean momentin komennon milloin tahansa. Käytännössä käytetään kolmea lähestymistapaa. Ultraääni- tai laserhalkaisija-anturit mittaavat telan halkaisijan suoraan reaaliajassa ja syöttävät tämän arvon kireyssäätimeen. Pyörivä anturipohjainen laskenta käyttää akselin kierrosten ja rainan nopeuden välistä suhdetta, mitattuna takometrin rullalla, laskeakseen telan halkaisijan matemaattisesti ilman suoraa mittausta. Tanssijapaikan integrointi käyttää tanssirullan sijaintihistoriaa ajan mittaan kulutetun materiaalin seuraamiseen ja nykyisen halkaisijan päättelemiseen.

Mitsubishi Electricin kireydensäätötekniikan referenssissä nämä tunnistetaan jännityksensäätömenetelmien pääluokiksi, ja ne luokitellaan manuaalisiksi, avoimen silmukan kelan halkaisijan havaitsemiseksi ja suljetun silmukan jännityksen takaisinkytkennäksi, ja suljetun silmukan palautemenetelmä tarjoaa parhaan tarkkuuden nopeisiin muunnossovelluksiin (Lähde: Mitsubishi Electric, Factory Automation Guide).

Jännitysalueet täydessä linjassa

Pyörivä aukirullain ei ohjaa koko tuotantolinjan jännitystä. Se ohjaa jännitystä aukirullautumisalueella, jonka Montalvo Corporation määrittelee vyöhykkeeksi aukirullauksen ja ensimmäisen alavirran pääkäytön välillä (Lähde: Montalvo Corporation, Dancer Roll Tension Control Basics). Myötävirran prosessointivyöhykkeillä ja takaisinkelausvyöhykkeillä on kullakin omat jännityksensäätösilmukat. Purkaimen tehtävänä on tarjota johdonmukaisesti kiristetty raina, joka tulee ensimmäiseen alavirran nippiin, jolloin jännityksen ohjaus siirtyy seuraavan vyöhykkeen ohjausjärjestelmään.

Automaattinen liitos: Toimii pysähtymättä

Suuren volyymin jalostustoiminnoissa tuotantolinjan pysäyttäminen aina materiaalirullan loppuessa on merkittävä jäte- ja tuottavuushäviön lähde. Puristimen saattaminen takaisin rekisteriin ja vauhtiin pysäytyksen jälkeen kuluttaa materiaalia ja aikaa, ja uudelleenkäynnistyksen yhteydessä syntyvä romu lisää suoraan tuotantokustannuksia. Pyörivän aukirullaimen automaattinen jatkosjärjestelmä eliminoi nämä pysähdykset yhdistämällä loppuvan telan pyrstön uuden telan etureunaan linjan jatkaessa käyntiä tuotantonopeudella.

Paperi-, kalvo- ja kalvomuunnin kuvaa tämän prosessin parhaita käytäntöjä: liitoksen sijainnin seuranta aukirullauksesta rullaajaan sen edetessä muunnosvaiheiden läpi, ytimen havaitsemisominaisuuden käyttäminen jäännösrainan minimoimiseksi päättyvässä telassa, liitoksen valmistelun yksinkertaistaminen tasaisen liitoksen asennon varmistamiseksi ja pastarullatekniikan käyttäminen tarkan telan kontaktimekanismin avulla minimoimaan tuotteen elektromekaaninen kosketusmekanismi. (Lähde: Paper Film and Foil Converter, Efficiency in Winding and Unwinding). Oikein suoritettuna automaattinen liitos on olennaisesti näkymätön jatkoprosessille, koska tanssirulla absorboi liitostapahtuman aikana tapahtuvan lyhytjännityksen.

Toimialat ja materiaalit, joilla pyöriviä kelauslaitteita käytetään

Pyörivät aukirullaimet ilmestyvät aina, kun materiaalirulla on jatkuvan tuotantoprosessin syöte.

1. Paperin ja pehmopaperin valmistus, jossa kantarullat voivat painaa useita tonneja ja ylittää 2 500 mm:n halkaisijaltaan ja vaativat vahvaa runkorakennetta ja suuren vääntömomentin jarrujärjestelmiä leikkaus-, arkki-, päällystys- ja painolinjojen syöttämiseen (Lähde: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Joustava pakkausmuunnos, jossa muovikalvo-, alumiinifolio-, paperi- ja laminaattirainat syötetään pussien valmistuskoneisiin, muototäyttö-sulkulinjoihin ja laminointipuristimiin tarkasti säädetyllä jännityksellä mittojen tarkkuuden säilyttämiseksi kuumasaumausoperaatioiden avulla.
3. Etikettien muuntaminen ja kapearatatulostus, jossa tarran ja kapearainan muuntaminen perustuu puristuksen alussa aukirullaukseen ja uudelleenrullaukseen lopussa, ja kireyden hallinta on suoraan yhteydessä painon rekisteröinnin laatuun koko ajon ajan (Lähde: Label and Narrow Web, Rewinds and Unwinds)
4. Lämpöpaperi- ja etikettirullat, joissa jarrutetut tai akselittomat aukirullaukset ja vakaa jännitys on määritelty tasaisen tulostuslaadun takaamiseksi rullille, joiden ytimen kovuus ja rullaustiheys vaihtelevat (Lähde: Jota Machinery, What Is an Unwind Stand)
5. Metallikalvot ja -laminaatit, joissa moottoroitu kireydensäätö estää ohuiden, vähän venyvien kerrosten rypistymisen tai repeytymisen, joissa jopa lyhyet jännityspiikit aiheuttavat peruuttamattomia rainavaurioita
6. Kuitukankaiden tuotanto, jossa hygieniatuotelinjat, suodatusmateriaalit ja geotekstiililinjat käyttävät pyöriviä aukirullauksia leveiden rullien syöttämiseen prosessointivaiheisiin kontrolloidulla jännityksellä ilman kankaan rakenteen vääristymistä.

Tärkeimmät tekniset tiedot, jotka on arvioitava pyörivää aukirullainta valittaessa

Pyörivän aukirullaimen teknisten tietojen sovittaminen sovelluksen vaatimuksiin määrittää, toimiiko se tasaisesti, häiriöttömästi vai aiheuttaako se jatkuvaa jännityksen vaihtelua ja seisokkeja.

Ytinte Pyörivä puristin on suunniteltu täyttämään kaikki nämä eritelmät paperi-, kalvo-, folio- ja kuitukangassovelluksissa yhdistämällä tarkan kireyden hallinnan vankkaan rungon rakenteeseen ja rainan ohjaukseen, jotta saadaan johdonmukainen, vakaa rainan syöttö loppupään muunnos- ja tulostusprosesseihin.
