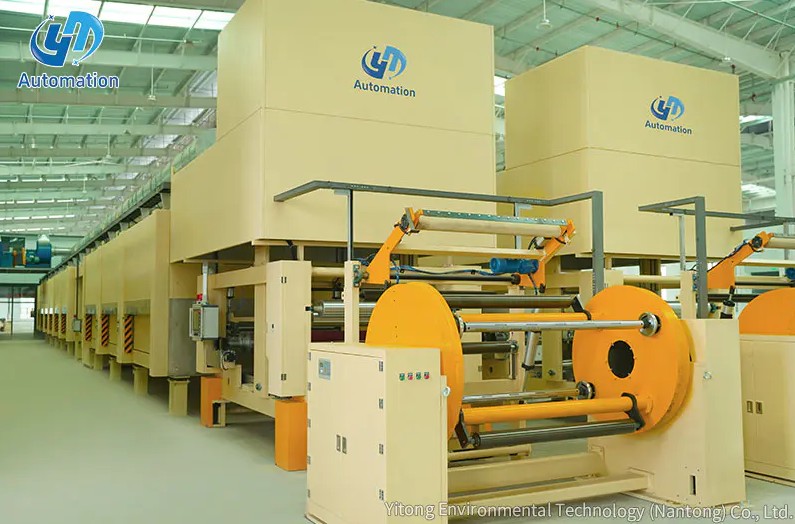

Mikä on pyörivä puristin?

A pyörivä puristin on rainankäsittelykone, joka syöttää jatkuvasti materiaalirullia, kuten paperia, kalvoa, kalvoa, kangasta tai kuitukangasmateriaalia, jalostus-, painatus-, päällystys- tai laminointiprosessiin kontrolloidulla nopeudella ja jännityksellä. Se pyörittää emorullaa materiaalin kulutuksen mukaan ja ylläpitää tasaisen ja tasaisen rainan syöttöä keskeytyksettä. Toisin kuin manuaaliset tai staattiset aukirullaustelineet, pyörivässä aukirullaajassa on aktiivinen jännityksen säätö ja automatisoiduissa kokoonpanoissa liitos- tai rullanvaihtoominaisuus, joka mahdollistaa tuotannon jatkumisen keskeytyksettä, kun yksi tela on lopussa. Se on olennainen laite millä tahansa jatkuvatoimisella web-valmistuslinjalla.

Ydintoiminto: mitä pyörivä purkauskone tekee tuotantolinjassa

Kaikissa web-pohjaisissa valmistusprosesseissa – olipa kyseessä painatus, leikkaus, laminointi, pinnoitus, kohokuviointi tai muuntaminen – raaka-aine saapuu käärittynä rullana. Pyörivän aukirullaajan tehtävänä on muuttaa kelattu rulla liikkuvaksi litteäksi rainaksi, joka kulkee oikealla nopeudella ja kireydellä koneen käsittelyosaan.

Pyörivän purkulaitteen kolme ydintoimintoa ovat:

• Rullan kierto: Purkain pitää ja pyörittää perustelaa ja annostelee materiaalia loppuprosessin edellyttämällä nopeudella – olipa se sitten muutama metriä minuutissa hitaassa tarkkuustyössä tai 300-800 metriä minuutissa nopeassa paperin tai kalvon tuotannossa.
• Jännitteen hallinta: Kun telan halkaisija pienenee täydestä tyhjään, pyörimishitaus muuttuu jatkuvasti. Ilman kompensaatiota rainan kireys kasvaisi asteittain telan kutistuessa. Kireydensäätöjärjestelmä säätää automaattisesti jarrutusta tai käyttövoimaa ylläpitääkseen asetetun kireyden tason koko rullan koko käyttöhalkaisijalla.
• Verkkolinjaus: Monissa pyörivissä aukirullauskoneissa on sivuttaisrainan ohjausjärjestelmä, joka korjaa rainan sivusuunnassa asennon sen aukirullautuessa, kompensoi rullan rullauksen epätasaisuudet ja estää rainaa ajautumasta pois koneen työstöradalta.

Pyörivän purkulaitteen rakenneosat

Pyörivä puristin koostuu useista integroiduista osajärjestelmistä, joista jokainen edistää vakaata ja johdonmukaista radan toimitusta. Näiden komponenttien ymmärtäminen auttaa käyttäjiä ja insinöörejä määrittämään, ottamaan käyttöön ja ylläpitämään laitteita oikein.

Koneen rungon ja kelan tuki

Runko on aukirullaimen rakenteellinen perusta, joka tukee ladatun kantarullan koko painon – joka voi vaihdella 200 kg useisiin tonneihin riippuen materiaalin leveydestä ja rullan halkaisijasta. Raskaat kehykset valmistetaan lujasta teräslevystä (kuten A3-rakenneteräs), joka on hitsattu jäykkään laatikkoosaan tai portaalirakenteeseen. Jäykkyys on kriittinen: rungon taipuma kuormituksen alaisena muuttaa radan reitin geometriaa ja aiheuttaa jännityksen vaihtelua ja seurantavirheitä.

Kelan tuki – jota kutsutaan myös aukirullaukseksi tai tuurnakokoonpanoksi – pitää emotelan ytimen ja välittää siihen pyörimisvoiman. Turvapuristintyyppiset tuet kiinnittävät telan ytimen lujasti nopean pyörimisen aikana, estäen aksiaalisen tai radiaalisen liukumisen, joka voi aiheuttaa telan putoamisen tai rainan katkeamisen. A Φ76 mm rullausvarsi on yleinen standardikoko paperin ja kalvon aukirullaussovelluksissa, ja se vastaa jalostusteollisuudessa yleisesti käytettyä 76 mm:n (3 tuuman) paperiydintä. Laajenevat istukat tai pneumaattiset holkit tarttuvat ytimeen sisältäpäin, mikä mahdollistaa nopean ja varman rullanvaihdon.

Jännitteenhallintajärjestelmä

Kireydensäätöjärjestelmä on pyörivän aukirullaimen teknisesti kehittynein osajärjestelmä. Sen tarkoituksena on pitää raina automaattisesti ennalta asetetulla jännitystasolla riippumatta rullan halkaisijan, linjanopeuden tai prosessin kiihtyvyyden ja hidastuvuuden muutoksista.

Jännitteenhallinta saavutetaan yhdellä seuraavista tavoista tai niiden yhdistelmällä:

• Magneettinen hiukkasjarru: Luistotyyppinen jarrulaite, joka on asennettu aukirullausakseliin. Jarru käyttää hallittua hidastusmomenttia vastustaakseen rullan vapaata pyörimistä. Kun telan halkaisija pienenee, ohjain lisää jarrumomenttia ylläpitääkseen tasaisen rainan kireyden. Magneettiset hiukkasjarrut tarjoavat tasaisen, portaattoman jännityksen säädön, ja niitä käytetään laajalti kevyissä ja keskiraskaissa purkaussovelluksissa.
• Servomoottorikäyttö: Moottorikäyttöisissä aukirullauskokoonpanoissa servomoottori käyttää kelausakselia aukirullaussuuntaan säätäen aktiivisesti vääntömomenttia ja siten kireyttä. Servoohjatut järjestelmät reagoivat nopeammin jännityshäiriöihin, ja niitä käytetään nopeissa, tarkkuusherkissä sovelluksissa, kuten joustavassa elektroniikassa ja lääkepakkauksissa.
• Kuormituskennon (voimaanturin) palaute: Tanssirullaan tai kiinteisiin väliteloihin asennetut kuormituskennot mittaavat radan todellista kireyttä reaaliajassa. Jännityssignaali palaa takaisin jarru- tai ajoohjaimelle, joka säätää vääntömomentin lähtöä asetusarvon ylläpitämiseksi. Kuormituskennojärjestelmät saavuttavat jännityksen hallinnan tarkkuuden ±1–3 % asetuspisteestä vakaissa olosuhteissa.
• Tanssijarullajärjestelmä: Painotettu tai pneumaattisesti kuormitettu vapaasti kelluva tela lepää rainalla aukirullauksen ja ensimmäisen myötävirtanipin välissä. Tanssijan asema heijastaa tasapainoa materiaalin tarjonnan ja prosessikysynnän välillä. Asentoanturi tarkkailee tanssijan sijaintia ja antaa jännityksensäätimelle signaalin nopeuttaa tai hidastaa rentoutumista vastaavasti, mikä tarjoaa luontaisen matalataajuisen jännityspuskuroinnin.

Verkkoopastusjärjestelmä

Kantarullia ei koskaan kääritä täydellisesti sivuttaissuunnassa – reunan vajoaminen, hylsyn teleskooppi ja materiaalin leveyden vaihtelut saavat rainan ajautumaan sivusuunnassa sen aukirullautuessa. Rainohjainjärjestelmä korjaa tämän havaitsemalla radan reunan tai keskilinjan sijainnin ja siirtämällä kelaustelinettä tai ohjausrullaa radan keskittämiseksi uudelleen. Ultraääni-, optista tai kontrastitunnistustekniikkaa käyttävät reuna-anturit havaitsevat radan sijainnin tarkkuudella ±0,1–0,5 mm , käyttötoimilaitteet, jotka säilyttävät kohdistuksen koko rullan ajan.

Rullalatausmekanismi

Raskaan päätelan lataaminen kelausakselille turvallisesti ja nopeasti on kriittinen toiminnallinen vaatimus. Telan lastausmekanismit vaihtelevat yksinkertaisista manuaalisista nostojärjestelmistä, joissa on nostimen kiinnityspisteet rungossa, hydraulisista tai sähköisistä nostopöydistä, jotka nostavat rullan akselin korkeuteen ilman manuaalista nostoa, täysautomaattisiin rullanvaihtajiin, jotka poimivat uudet rullat lattiatelineistä ja asettavat ne akselille koneen ohjauksessa. Kuormausmekanismin valinta riippuu rullan painosta, vaihtotiheydestä ja käytettävissä olevasta kuljettajamäärästä.

Pyörivien purkulaitteiden tyypit: Yksi asema vs. tornikonfiguraatiot

Pyörivä aukirullaus Niitä on saatavana kahdessa peruskokoonpanossa, jotka eroavat lähestymistavastaan rullan vaihtamiseen - siirtyminen yhdestä loppuun kuluneesta telasta toiseen.

Yksiasemainen (yksiasentoinen) purkaus

Yksinkertaisin kokoonpano sisältää yhden rullan kerrallaan. Kun tela on kulunut loppuun, linjan täytyy pysähtyä, tyhjä ydin poistetaan, uusi rulla ladataan ja raina pujotetaan manuaalisesti tai puoliautomaattisesti koneen läpi ennen tuotannon jatkamista. Yksiasemaiset aukirullaimet ovat halvempia, yksinkertaisempia huoltaa ja soveltuvat toimintoihin, joissa rullan vaihtoaika on hyväksyttävä suhteessa tuotantoajon pituuteen – tyypillisesti hitaammilla linjoilla, lyhytaikaisissa muunnoksissa tai materiaaleissa, jotka ovat liian herkkiä lentävään liitokseen.

Torni (kaksipuolinen tai monipuolinen) purkaus

Tornipurkaimessa on kaksi tai useampia rullausasentoa pyörivässä varressa tai karusellissa. Kun aktiivinen rulla kelaa auki, seuraava rulla on esiladattuna ja valmisteltu valmiusasennossa. Kun aktiivinen tela lähestyy uupumusta, revolveri pyörii tuodakseen uuden telan aktiiviseen asentoon ja tehdään automaattinen tai puoliautomaattinen liitos, joka yhdistää päättyvän rainan hännän uuden telan etureunaan linjaa pysäyttämättä.

Tornin aukirullaimet käytössä nollanopeuksinen jatkos (raina pysähtyy hetkeksi liitoskohtaan, kun viiva kulkee akusta) tai lentävä liitos (jatkos tehdään täydellä käyntinopeudella käyttämällä tarraliuskoja uudessa telaytimessä). Lentävät liitosrevolverit ovat välttämättömiä nopeilla paperi-, kalvo- ja joustopakkauslinjoilla, joissa jokainen pysähdys tuottaa romua ja häiritsee loppupään prosesseja, jotka eivät kestä keskeytyksiä.

Pyörivän aukirullaimen tärkeimmät tekniset tiedot

Kun määrität pyörivää aukirullainta tiettyyn sovellukseen, seuraavat parametrit on määritettävä sen varmistamiseksi, että kone on oikean kokoinen ja konfiguroitu:

Toimialat ja sovellukset, joissa Rotary-rullat ovat välttämättömiä

Pyöriviä aukirullauksia on aina, kun materiaalirulla on jatkuvan valmistus- tai jalostusprosessin lähtökohta. Toimialojen ja erityissovellusten valikoima on laaja:

• Paperin ja pehmopaperin valmistus: Käärittävät paperin perusrullat leikkaamiseen, arkkimiseen, painamiseen, päällystämiseen, laminointiin ja pehmopaperin muuntamiseen. Paperin kantarullat voivat painaa useita tonneja ja ylittää 2 500 mm halkaisijaltaan, mikä edellyttää raskasta runkorakennetta ja suurta vääntömomenttia.
• Joustava pakkaus: Muovikalvon, alumiinifolion, paperin ja laminaattirainojen syöttäminen pussien valmistuskoneisiin, täyttö-saumauslinjoihin ja päällystysasemille. Joustavat pakkauslinjat vaativat tarkan kireyden hallinnan estämään kalvon venymistä, joka aiheuttaisi kohdistusvirheitä moniväripainatuksessa.
• Tarrojen tulostus ja muuntaminen: Tarrapaperin, irrokepaperin ja painettujen etikettirainojen purkaminen tarrapuristimeksi ja viimeistelylinjoiksi. Nopea tarramuunnos vaatii nopean vasteen jännityksen hallinnan ja tarkan radan ohjauksen reunasta reunaan kohdistuvan kohdistustarkkuuden takaamiseksi. ±0,1–0,2 mm .
• Kuitukankaiden ja tekstiilien valmistus: Spunbond-, sulapuhallettujen ja kudottujen kangasrullien syöttö hygieniatuotteiden, lääketieteellisten tekstiilien ja geotekstiilien laminointi-, leikkaus- ja jalostuslinjoiksi. Kuitukankaat ovat venyviä ja vaativat hellävaraista kireyden hallintaa vääristymien estämiseksi.
• Akkujen ja elektroniikan valmistus: Avautuvat elektrodikalvot, erottimet ja virrankeräysrullat litiumioniakkukennojen kokoonpanoa varten. Nämä erittäin ohuet, herkät materiaalit vaativat poikkeuksellisen tarkan jännityksen hallinnan – usein sisällä ±1 N - ja kontaminaatiovapaa käsittely.
• Aaltopahvi ja -kartonki: Aaltopahvilinjan yksipuoliset ja kaksitaustaiset osat käyttävät pyöriviä aukirullauksia lainerikartonkien ja aallotettujen keskikokoisten rullien syöttämiseen suurella nopeudella ja tasaisella jännityksellä valmiin kartongin paksuuden ja tartuntalaadun ylläpitämiseksi.

Pyörivä aukikelaaja vs. staattinen kelausteline: tärkeimmät erot

Staattinen kelausjalusta – yksinkertaisin rullanpidin – tukee rullaa akselilla ja mahdollistaa sen pyörimisen vapaasti, kun rainaa vedetään irti alavirran käyttövoimasta. Vaikka staattinen jalusta riittää hyvin hitaisiin tai alhaisen jännityksen sovelluksiin, se ei säädä jännitystä, eikä se sovellu mihinkään prosessiin, joka vaatii tasaista rainan kireyttä, hallittua hidastamista tai nopeaa toimintaa.

Yleisiä ongelmia pyörivässä purkamisessa ja niiden estäminen

Pyörivän aukirullauksen suorituskykyongelmat juontavat yleensä pienestä sarjasta toistuvia syitä. Näihin puuttuminen ennakoivasti koneen asennuksen ja huollon avulla estää suurimman osan radan katkeamisesta, jännityshäiriöistä ja rekisteröintivirheistä loppupään prosesseissa.

Jännitysvaihtelut ja verkkokatkot

Kiihdytyksen tai hidastuksen aikana esiintyvät jännityspiikit ja asteittainen jännityksen lisääntyminen rullan halkaisijan pienentyessä ovat pääasiallisia syitä rainan katkeamiseen. Ennaltaehkäisytoimenpiteisiin kuuluu sen tarkistaminen, että kireydensäätöjärjestelmän kartiojännityksen kompensointi on kalibroitu oikein materiaalin moduulin mukaan, sen tarkistaminen, että tanssijarullan ilmanpaine tai punnituskennon nollaus on ohjeiden mukainen, ja sen varmistaminen, että jarru tai veto reagoi vaaditun aikavakion sisällä käytettävälle linjanopeudelle.

Web Drift ja Edge Damage

Rainan sivusuuntainen ajautuminen saa reunat koskettamaan koneen rakennetta, mikä aiheuttaa reunavaurioita, pölyn muodostumista ja kohdistusvirheitä. Rainaohjainjärjestelmät vaativat anturin kalibrointitarkistuksia jokaisen rullan vaihdon yhteydessä varmistaakseen, että ohjaimen viitepiste vastaa todellista vaadittua radan keskiviivaa tai reunan sijaintia. Telan epäkeskisyys – jos telan ydin ei ole samankeskinen kierretyn telan ulkopinnan kanssa – aiheuttaa jaksollisen lateraalisen värähtelyn, joka voi ylittää radanohjaimen korjauskaistanleveyden ja aiheuttaa ajoittaista ajautumista, jota ohjain ei voi täysin tukahduttaa.

Rullakuormausvaurio

Väärä telan kuormitus – erityisesti telat, jotka on kuormattu keskustasta poikkeavasti tai istukka ei ole täysin kytkettynä – aiheuttaa akselin taipumisen kuormituksen alaisena, epätasaisen jännityksen jakautumisen rainan leveydelle ja mahdollista rullan pudotusta nopeudella. Turvapuristintyyppiset tuet, joissa on positiivinen kiinnitysvahvistus (kuten istukan jatkeen vahvistava läheisyysanturi) vähentävät tätä riskiä merkittävästi nopeissa tuotantoympäristöissä.

Säännöllinen huolto pyörivän aukirullaimen luotettavan suorituskyvyn takaamiseksi

Pyörivät aukirullaimet ovat mekaanisesti kestäviä, mutta vaativat säännöllistä huoltoa, jotta ne säilyttävät tarkan kireyden hallinnan ja radan ohjauksen koko käyttöikänsä.

1. Jarru- ja magneettijarrupalvelu: Magneettiset hiukkasjarrut vaativat nesteen vaihdon joka kerta 1000-2000 käyttötuntia tai valmistajan määräämällä aikavälillä. Heikentynyt jarruneste tuottaa epäyhtenäisen vääntömomentin, mikä aiheuttaa suoraan jännityksen vaihtelua.
2. Kuormituskennon kalibrointi: Tarkista punnituskennon nolla- ja mittausaluekalibrointi kuukausittain tai koneen asiakirjoissa määritetyin väliajoin. Kalibrointiryömintä punnituskennoissa tuottaa systemaattisen jännityksen siirtymän, joka kertyy ajan myötä.
3. Istukan ja laajenevan karan tarkastus: Tarkasta istukan segmentit ja käyttömekanismit kulumisen, naarmuuntumisen ja likaantumisen varalta neljännesvuosittain. Kuluneet istukkasegmentit vähentävät pitovoimaa ytimeen, mikä lisää sydämen luistamisen riskiä nopeudella.
4. Laakereiden tarkastus ja voitelu: Avautuvan akselin laakerit kantavat suuria säteittäisiä ja aksiaalisia kuormia suuren telan painon ja rainan jännityksen vuoksi. Voitele määritetyin väliajoin ja vaihda ensimmäisten merkkien yhteydessä melusta, tärinästä tai kohonneesta käyttölämpötilasta – tyypillisesti yli 70°C laakeripesän ulkopinnalla juoksun aikana.
5. Verkkoopas anturin puhdistus: Reuna- ja viivaanturit keräävät pölyä ja materiaalijäämiä, jotka heikentävät tunnistustarkkuutta. Puhdista anturipinnat jokaisen rullan vaihdon yhteydessä ja tarkista ohjainjärjestelmän korjausvaste testisiirrolla varmistaaksesi täyden toiminnan.
6. Rungon ja kiinnikkeiden tarkastus: Tarkasta rakenteelliset hitsit ja kiinnityskiinnittimet vuosittain väsymishalkeamien varalta – erityisesti korkean jännityksen alueilla, kuten kelan tuen kiinnityspisteissä, joissa dynaaminen rullan paino ja jännityskuormat siirtyvät runkorakenteeseen.
